UTP 케이블 다이렉트 접속 방법 – RJ45 잭 연결 가이드

1. UTP 케이블이란?

통신 케이블은 다양한 종류가 있으며, 주로 광케이블, UTP 케이블, 동축 케이블이 사용됩니다. 그중에서도 UTP(Unshielded Twisted Pair) 케이블은 인터넷과 전화선을 연결하는 데 가장 많이 활용됩니다. 오늘은 UTP 케이블에 RJ45 잭을 연결하여 다이렉트 케이블을 만드는 방법을 자세히 살펴보겠습니다.

2. UTP 케이블의 구조

UTP 케이블은 총 8가닥의 선으로 이루어져 있으며, 이는 4쌍(각 2가닥)으로 꼬여 있습니다. 색상 배열은 다음과 같습니다.

  • 백띠주황, 주황, 백띠녹색, 녹색, 백띠파랑, 파랑, 백띠갈색, 갈색
    RJ45 잭은 이 8개의 가닥을 이용하여 송수신 기능을 담당하며, 인터넷 신호를 원활하게 주고받을 수 있도록 해줍니다.

3. UTP 케이블 작업에 필요한 장비

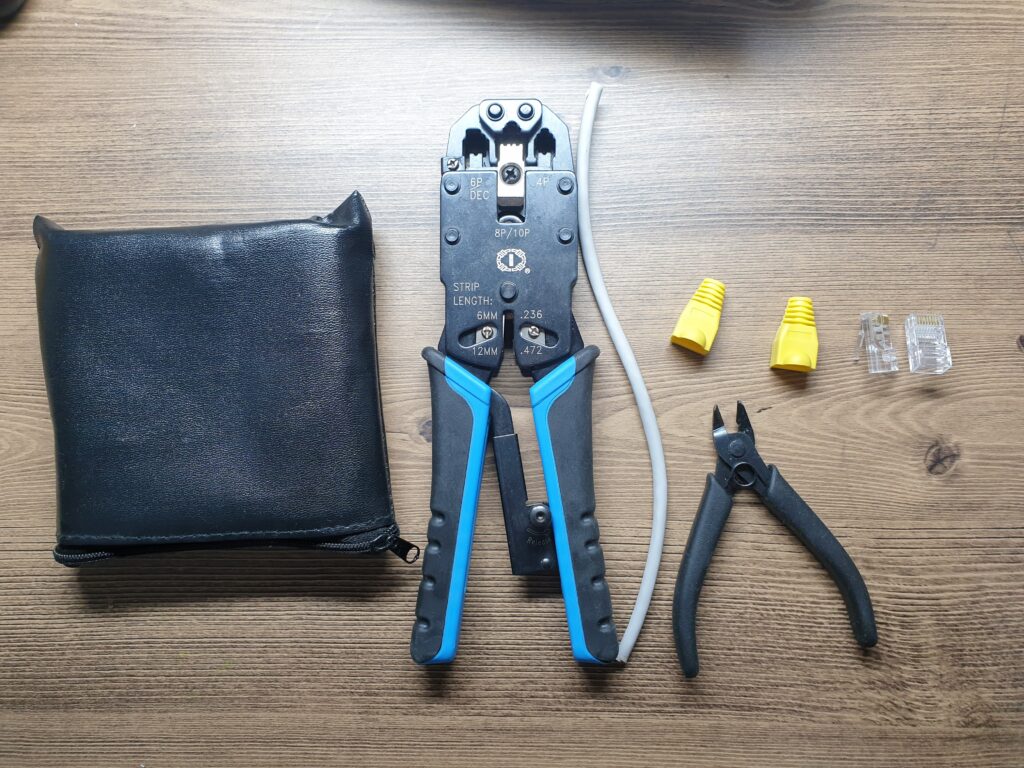

RJ45 잭을 UTP 케이블에 연결하기 위해서는 아래와 같은 장비가 필요합니다.

  • 랜 테스터기 (케이블이 정상적으로 연결되었는지 확인)
  • 랜툴 (RJ45 잭을 찝을 때 사용)
  • UTP 케이블 (인터넷 연결에 사용)
  • 니퍼 (케이블 피복을 벗기는 도구)
  • RJ45 잭 (케이블 끝에 연결하는 커넥터)
  • 보호캡 (선이 손상되지 않도록 보호)

일반적으로 다이렉트 케이블과 크로스 케이블이 존재하는데, 요즘은 대부분의 네트워크 장비가 자동 변환 기능을 갖추고 있어 다이렉트 케이블만 사용해도 문제가 없습니다.

4. UTP 케이블 피복 벗기기

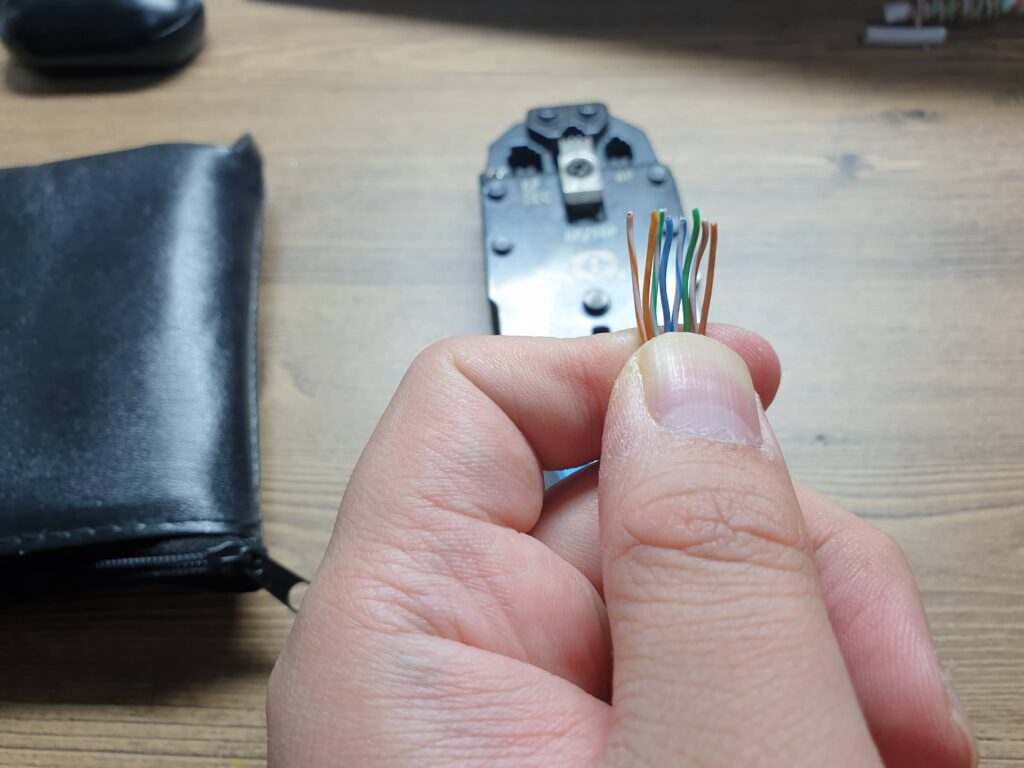

먼저 니퍼를 이용해 UTP 케이블의 피복을 벗겨줍니다. 그러면 내부에서 4쌍(8가닥)의 선이 나옵니다. 이 선들을 꼬여 있는 상태에서 풀어서 일자로 정리해 줍니다.

5. 다이렉트 케이블 색상 배열 맞추기

UTP 케이블을 다이렉트 방식으로 연결할 경우, 특정한 색상 순서를 따라야 합니다.
다이렉트 케이블의 표준 순서는 다음과 같습니다.

  1. 백띠주황
  2. 주황
  3. 백띠녹색
  4. 파랑
  5. 백띠파랑
  6. 녹색
  7. 백띠갈색
  8. 갈색
    이 순서대로 정리해 준 후 RJ45 잭을 연결해야 합니다.

6. RJ45 잭 연결하기

색상 순서를 맞춘 후, RJ45 잭을 연결하는 과정입니다.

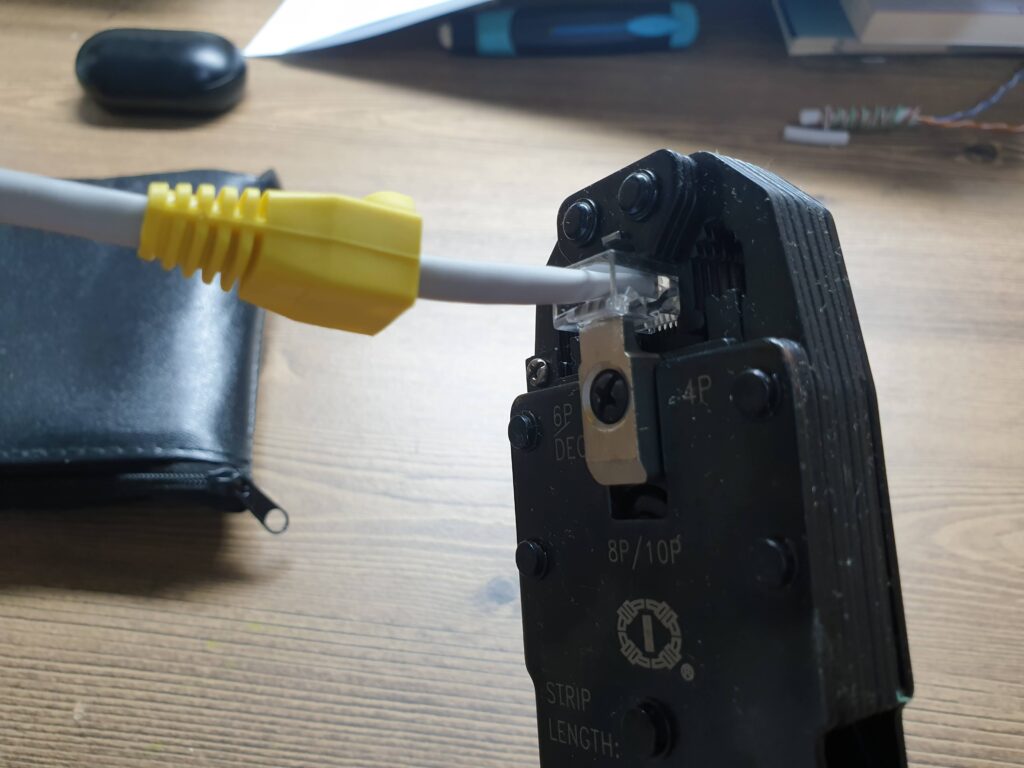

  1. 보호캡을 먼저 UTP 케이블 안쪽으로 넣어줍니다.
  2. RJ45 잭을 케이블 끝에 정확하게 맞춰 넣습니다.
  3. 각 선이 올바른 위치에 들어갔는지 확인한 후 랜툴을 이용해 찝어줍니다.

7. RJ45 잭을 랜툴로 찝기

RJ45 잭이 올바르게 연결되었는지 확인한 후, 랜툴을 이용해 있는 힘껏 찝어줍니다. 너무 약하게 찝으면 선이 제대로 연결되지 않을 수 있으므로, 확실하게 눌러줘야 합니다.

8. 반대쪽도 동일하게 작업

다이렉트 케이블 방식은 양쪽 모두 같은 색상 배열을 가져야 합니다. 따라서 반대쪽도 같은 방식으로 색상 배열을 맞추고 RJ45 잭을 연결한 후 찝어줍니다.

9. 랜 테스터기로 연결 확인

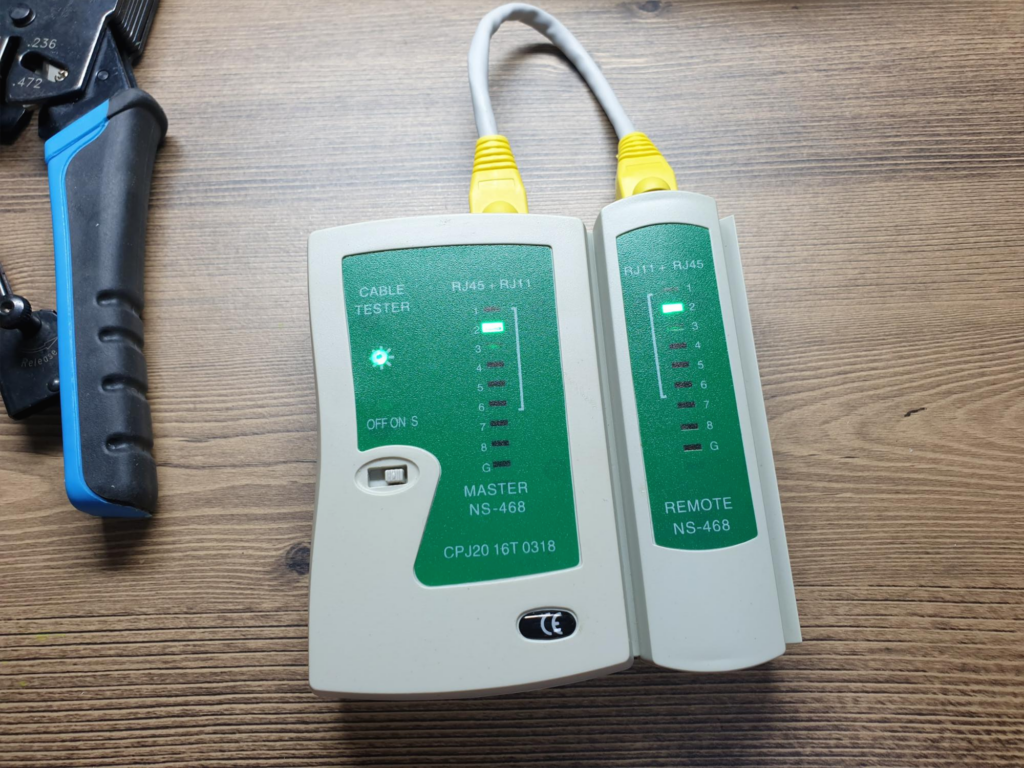

케이블이 올바르게 연결되었는지 확인하려면 랜 테스터기를 사용하여 테스트해야 합니다.

  1. RJ45 잭을 랜 테스터기에 연결합니다.
  2. 1번부터 8번까지 LED가 순서대로 점등되는지 확인합니다.
  3. 모든 번호의 불이 들어오면 정상적으로 연결된 것입니다.

10. 다이렉트 케이블 활용

완성된 다이렉트 케이블은 인터넷 연결뿐만 아니라 다양한 네트워크 환경에서 활용할 수 있습니다.

  • 인터넷 케이블: 공유기나 모뎀에 연결하여 인터넷 사용 가능
  • 전화선 연결: 벽부 단자에 연결하여 전화기 사용 가능
  • 통신장비 연결: IP가 들어가는 모든 장비와 연결 가능

다이렉트 케이블 작업은 글로 보면 복잡해 보이지만, 몇 번만 해 보면 쉽게 익힐 수 있는 기본적인 네트워크 작업입니다. 다음 시간에는 전화선 연결 방법과 전체적인 흐름에 대해 알아보겠습니다. 감사합니다.
