IP 카메라와 스위치(허브)의 역할 및 설정 방법

NVR(Network Video Recorder)이 확장성이 뛰어난 이유는 스위치(허브)를 활용해 카메라 연결 라인을 줄일 수 있기 때문입니다. 기존 아날로그 카메라는 DVR과 1:1로 연결해야 했지만, IP 카메라는 네트워크 기반으로 여러 대의 카메라를 한 곳에서 관리할 수 있습니다.

2. 스위치(허브)란?

스위치(허브)는 네트워크 연결을 중계하는 장치로, 여러 대의 IP 카메라를 연결한 후 한 가닥의 UTP 케이블만 NVR로 연결할 수 있도록 도와줍니다.

일반 허브와 POE 허브의 차이점

일반 허브: 단순히 네트워크 신호만 전달하며, 카메라의 전원을 별도로 공급해야 함.
POE 허브: 통신과 전원을 동시에 공급하여 별도의 전원선 없이 UTP 한 가닥만으로 카메라를 연결할 수 있음.

이러한 구조 덕분에 대규모 CCTV 시스템을 구축할 때 배선이 단순해지고 설치가 훨씬 용이해집니다.

3. 일반 허브와 POE 허브의 비교

항목	일반 허브	POE 허브
전원 공급	별도의 어댑터 필요	UTP 케이블을 통해 전원 공급 가능
배선 복잡성	전원선 + 통신선 필요	통신선(UIP) 하나만 사용 가능
설치 용이성	복잡한 배선 작업 필요	간단한 연결로 작업 가능
추천 환경	소규모 CCTV 시스템	대규모 CCTV 시스템

일반 허브를 사용할 경우 각 카메라에 어댑터(전원)와 UTP(통신선) 두 개의 선이 필요하여 배선이 복잡해집니다. 반면, POE 허브를 사용하면 UTP 케이블 하나만으로 통신과 전원이 동시에 공급되므로 설치가 간단하고 유지보수가 용이합니다.

4. IP 카메라의 구조와 네트워크 연결 방식

IP 카메라는 개별적으로 IP 주소를 가지고 있으며, NVR에서 해당 IP 주소를 인식하여 연결됩니다.

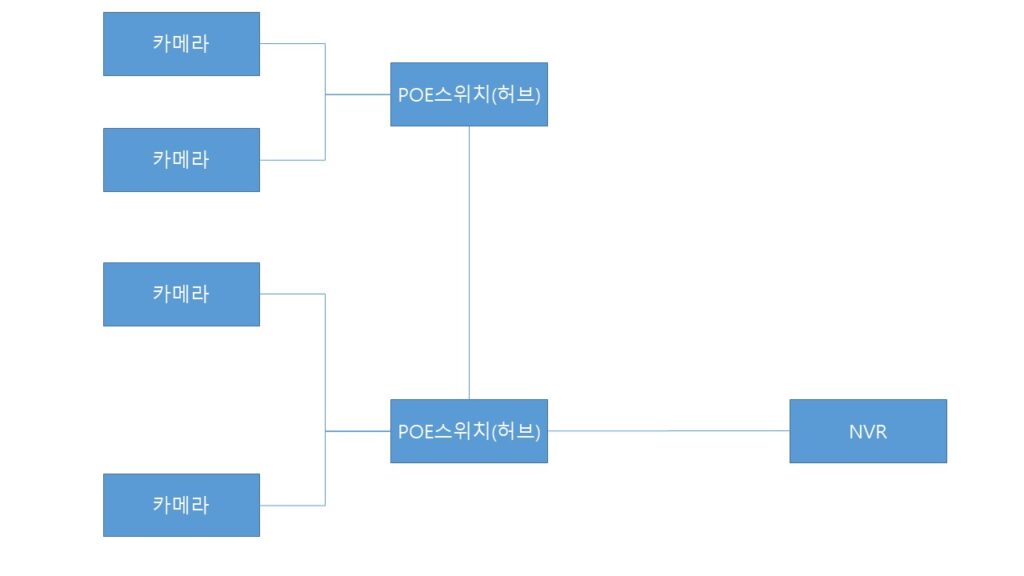

IP 카메라의 연결 과정

IP 카메라를 스위치(허브)에 연결
스위치에서 NVR로 연결
NVR에서 IP 카메라의 주소를 검색 후 저장

특히 건물 규모가 큰 경우, 10층 건물에서 각 층마다 10개의 카메라를 설치한다고 가정하면,

DVR 방식: 100개의 동축 케이블이 필요
NVR 방식: 각 층의 카메라를 허브에 연결한 후, NVR까지 한 가닥의 UTP로 연결하면 충분

따라서 NVR 방식이 대규모 감시 시스템을 구축할 때 훨씬 유리합니다.

5. IP 카메라의 IP 주소 설정 방법

NVR에서 IP 카메라를 인식하려면, 각 카메라의 IP 주소를 올바르게 설정해야 합니다.

IP 주소 설정을 위한 개념 정리

MAC 주소: 장비마다 고유한 네트워크 주소 (변경 불가)
IP 주소: 네트워크 내에서 장치를 인식하는 주소 (변경 가능)
서브넷 마스크: IP 주소 범위를 구분하는 설정 값

6. IP 카메라의 IP 세팅 방법

IP 카메라의 기본 IP 주소는 제조사마다 다를 수 있으며, 이를 변경하여 NVR과 동일한 네트워크 범위 내에서 설정해야 합니다.

IP 세팅 절차

IP 카메라를 PC 네트워크에 연결
제조사별 프로그램을 사용하여 카메라의 기본 IP 주소를 찾음
PC의 IP 주소를 카메라 IP 대역으로 변경 (게이트웨이 번호 동일하게 설정)

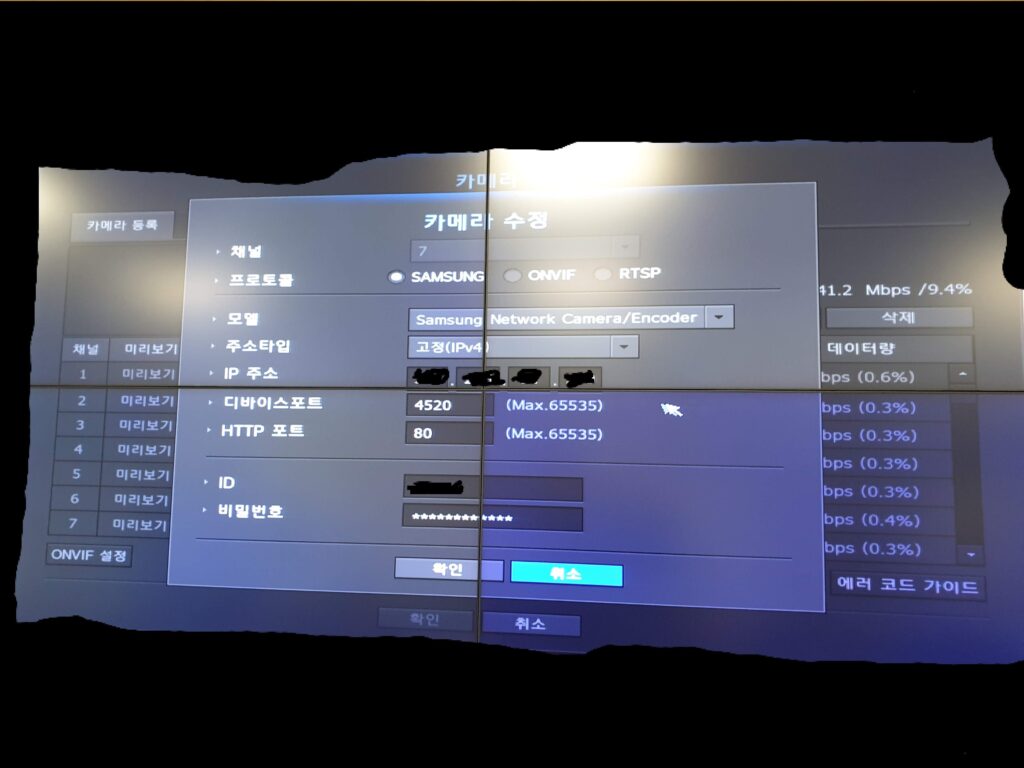

웹 브라우저에서 카메라의 IP 주소를 입력하여 로그인 후 ID/PASSWORD 변경
카메라 IP를 NVR과 동일한 네트워크 대역으로 변경
NVR에 카메라를 추가하여 연결 상태 확인

이 과정을 통해 NVR에서 카메라를 정상적으로 인식할 수 있으며, 네트워크 환경이 구축됩니다.

7. IP 카메라의 MAC 주소를 활용한 설정

IP 카메라가 여러 대 있을 경우, IP 주소를 수동으로 설정하는 것이 번거로울 수 있습니다.
이때 MAC 주소를 활용하면 특정 카메라를 빠르게 찾을 수 있어 효율적입니다.

MAC 주소로 장치를 검색한 후 IP 주소를 설정하면, 중복 없이 빠르게 NVR에 추가 가능
특히 대규모 시스템에서는 MAC 주소 기반으로 장치 목록을 관리하는 것이 필수적

8. IP 카메라의 네트워크 구성 시 고려해야 할 점

NVR의 채널 수 확인: 연결할 수 있는 최대 카메라 개수를 고려
네트워크 대역폭 확보: 다수의 IP 카메라가 동시 접속 시 속도 저하 방지
POE 허브 사용 여부: 설치 환경에 따라 일반 허브와 POE 허브 선택
백업 저장 장치 확보: 데이터 손실을 대비한 저장 공간 고려

9. IP 카메라의 장점 및 활용 분야

IP 카메라는 기존 아날로그 CCTV보다 다음과 같은 장점이 있습니다.

고해상도 영상 제공 (Full HD, 4K 지원)
네트워크를 통한 원격 모니터링 가능
확장성이 뛰어나 대규모 설치에 적합
녹화 데이터를 효율적으로 관리할 수 있음

이러한 특징 덕분에 대형 건물, 공장, 공공기관, 아파트 단지 등 다양한 장소에서 활용됩니다.

10. 결론

이번 내용에서는 IP 카메라의 네트워크 구성에서 스위치(허브)의 역할과 POE 스위치의 장점, 그리고 IP 주소 설정 방법에 대해 알아보았습니다.

정리하자면,

스위치(허브)는 IP 카메라와 NVR 간의 연결을 단순화하는 중요한 장치
POE 허브를 사용하면 배선이 간단해지고 설치 및 유지보수가 편리
IP 카메라의 IP 설정을 올바르게 해야 네트워크가 정상적으로 작동

IP 카메라는 단순한 감시 장비가 아닌, 네트워크 기반으로 더욱 스마트한 환경을 구축할 수 있는 장치입니다. 효율적인 IP 설정과 네트워크 구성을 통해 보다 안정적인 감시 시스템을 구축할 수 있습니다.
